Микроконтроллер Raspberry Pi Pico - RP2040 ARM Cortex M0 +

Raspberry Pi Pico - RP2040 ARM Cortex M0+

Компактный модуль Raspberry Pi Pico с собственным микроконтроллером RP2040, изготовленным в Великобритании. RP2040 - это двухъядерный чип на базе ARM Cortex M0+ с тактовой частотой 133 МГц. Модуль имеет 264 кБ памяти SRAM и 2 МБ Flash-памяти. Чип оснащен 26 контактами GPIO, которые работают при напряжении 3,3 В, и датчиком температуры. Программирование Raspberry Pi Pico осуществляется на языке C/C++ через разъем microUSB.

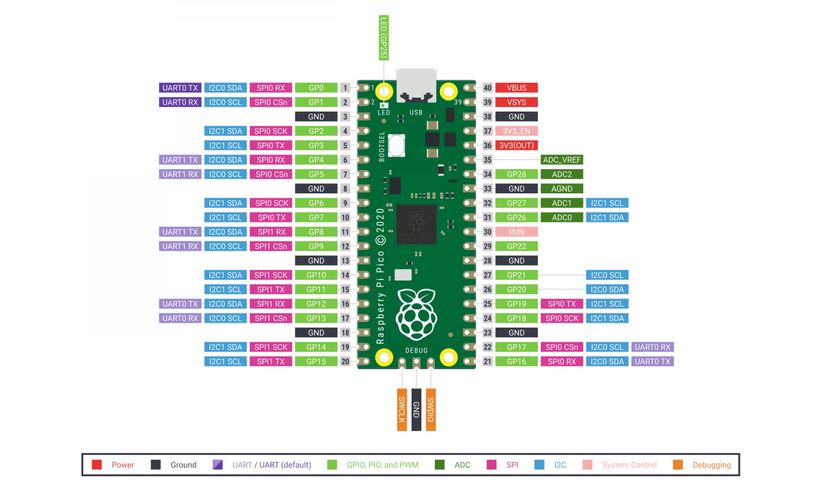

Распиновка модуля Raspberry Pi Pico

Модуль Raspberry Pi Pico оснащен 26 контактами GPIO, которые включают: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bit, 16x PWM. Дополнительные 8 выводов ввода-вывода (PIO) предназначены для поддержки пользовательской периферии.

Источник питания для Raspberry Pi Pico

Разъем microUSB используется для питания и связи платы Raspberry Pi Pico с компьютером. Для корректной работы модуля требуется источник питания 5 В. Плата также может питаться от вывода VSYS с напряжением от 1,8 В до 5,5 В, например, от 3,7 В Li-Pol аккумулятора или 3x AA батареек.

Первые шаги с MicroPython

Raspberry Pi Pico можно запрограммировать, подключив его к компьютеру через USB-кабель, перетащив файл. Чтобы помочь вам начать работу с MicroPython, был подготовлен загружаемый файл UF2.

• Загрузите файл MicroPython UF2.
• Нажмите и удерживайте кнопку BOOTSEL и подключите плату к USB-порту вашего Raspberry Pi или компьютера.
• Отпустите кнопку BOOTSEL, как только Pico будет подключена к компьютеру.
• Raspberry Pi Pico будет смонтирован как устройство хранения данных с томом RPI-RP2.
• Перетащите файл MicroPython UF2 на том RPI-RP2.
• Pico перезагрузится, теперь будет использоваться MicroPython.
• Вы можете получить доступ к REPL и MicroPython через последовательный порт USB.

Если вы новичок в MicroPython, то наше официальное руководство,"Начать работу с MicroPython на Raspberry Pi Pico", - отличное место для начала. Изучите основы MicroPython и физических вычислений, подключите свой Pico к дисплеям и датчикам, создайте сигнализацию, игры на реакцию и многое другое.

• Микроконтроллерный чип RP2040, разработанный компанией Raspberry Pi в Великобритании.
• Двухъядерный процессор Arm Cortex M0+, гибкая тактовая частота до 133 МГц
• 264 КБ SRAM и 2 МБ встроенной флеш-памяти
• Литой модуль позволяет паять непосредственно на несущие платы
• USB 1.1 с поддержкой устройств и хостов
• Спящий и спящий режимы с низким энергопотреблением
• Программирование с помощью перетаскивания с использованием накопителя через USB
• 26 × многофункциональных выводов GPIO
• 2 × SPI, 2 × I2C, 2 × UART, 3 × 12-битных АЦП, 16 × управляемых каналов ШИМ
• Точные часы и таймер на кристалле
• Датчик температуры
• Ускоренные библиотеки с плавающей запятой на кристалле
• 8 × программируемых машин состояния ввода-вывода (PIO) для поддержки пользовательской периферии
