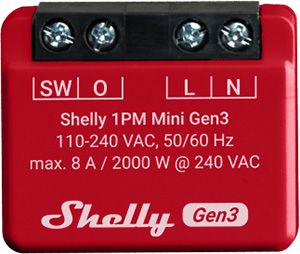

Shelly 1PM Mini Gen3

Atverti vaizdą per visą ekranąAtverti

Įrenginio identifikavimas

• Įrenginio pavadinimas: Shelly 1PM Mini Gen3

• Įrenginio modelis: S3SW-001P8EU

• Įrenginio SSID: Shelly1PMMiniG3-XXXXXX

• BLE modelio ID: 0x1016

Trumpas aprašymas

"Shelly 1PM Mini Gen3" yra mažos formos išmanusis jungiklis su galios matavimu, leidžiantis nuotoliniu būdu valdyti elektros prietaisus per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį arba namų automatizavimo sistemą. Jis gali veikti savarankiškai vietiniame "Wi-Fi" tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas. Įrenginys yra patobulinta "Shelly Plus 1PM Mini" versija su pažangesniu procesoriumi ir didesne atmintimi.

Įrenginį "Shelly 1PM Mini Gen3" galima pasiekti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje naudotojas turi interneto ryšį, jei tik įrenginys prijungtas prie "Wi-Fi" maršrutizatoriaus ir interneto.

Jį galima montuoti standartinėse elektros sieninėse dėžutėse, už elektros lizdų ir šviesos jungiklių ar kitose vietose, kur yra mažai vietos.

"Shelly 1PM Mini Gen3" turi integruotą žiniatinklio sąsają, kuria galima stebėti ir valdyti įrenginį, taip pat koreguoti jo nustatymus.

Pagrindinės funkcijos

• Išmanusis jungiklis su galios matavimu: veikia kaip išmanusis jungiklis su papildoma galimybe matuoti energijos suvartojimą, todėl galite stebėti prijungtų prietaisų energijos suvartojimą.

• Kompaktiškas dizainas: Sukurtas kaip mažo formato jungiklis, todėl jį galima montuoti standartinėse elektros sieninėse dėžutėse, už kištukinių lizdų, šviesos jungiklių ar kitose ribotose erdvėse.

• Dėl nuotolinio valdymo: Suteikia galimybę nuotoliniu būdu valdyti elektros prietaisus mobiliuoju telefonu, planšetiniu kompiuteriu, asmeniniu kompiuteriu arba namų automatizavimo sistema.

• Valdymas vietoje ir debesyje: Gali veikti savarankiškai vietiniame "Wi-Fi" tinkle, taip pat gali būti valdomas per debesijos namų automatizavimo paslaugas.

• Pagerintas procesorius ir atmintis: Pagerintas procesorius ir padidinta atmintis, kad būtų užtikrintas didesnis našumas.

• ³

"

• ³

• ³

• Tolydi prieiga: Suteikia galimybę nuotoliniu būdu pasiekti, valdyti ir stebėti iš bet kurios vietos, kurioje yra interneto ryšys, jei įrenginys prijungtas prie "Wi-Fi" maršrutizatoriaus ir interneto.

• Įterpta žiniatinklio sąsaja:  Turi įterptą žiniatinklio sąsają, skirtą stebėjimui, valdymui ir nustatymų koregavimui.

• BLE Gateway: Medžiaga, jungianti jūsų "Shelly BLU" įrenginius su platesne "Shelly" ekosistema. Jis priima "Bluetooth" signalus ir siunčia juos į debesį arba vietoje į kitą ne "Bluetooth" įrenginį.

• "Wi-Fi" ryšio diapazono plėstuvas daiktų interneto įrenginiams: "Wi-Fi" ryšio plėstuvas naudojamas išplėsti "Wi-Fi" tinklo aprėptį, nes priima dabartinį "Wi-Fi" signalą, sustiprina jo stiprumą ir tada sustiprintą signalą perduoda didesniame plote.

• Skirtis: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/

• Didelis integracijos spektras: Įrenginį galima integruoti su trečiųjų šalių namų sistemomis, dokumentuotu HTTP API, MQTT(s), žiniatinklio kabliukais per HTTP ir HTTPS, UDP

• Renginiai: Galima planuoti sudėtingas operacijas, kurios turi būti vykdomos iš anksto nustatytu laiko langu. Vartotojai gali nurodyti laiko langus pagal datą, paros laiką, savaitės dienas, valandas, minutes ir sekundes

  .

Panaudojimo atvejai

• Įrenginių valdymas: Naudokite jį nuotoliniu būdu valdyti ir automatizuoti įvairių elektros prietaisų, pavyzdžiui, šviestuvų, ventiliatorių ar kitų įrenginių, veikimą.

• Elektros energijos stebėjimas: Stebėkite prijungtų prietaisų elektros energijos suvartojimą realiuoju laiku. Tai naudinga norint suprasti energijos vartojimo modelius ir skatinti energijos vartojimo efektyvumą.

• ³

"

• ³

• Namų automatizavimas: Integruokite "Shelly 1PM Mini Gen3" į savo namų automatizavimo sistemą, kad galėtumėte sukurti pasirinktines scenas ir tvarkaraščius savo prietaisams.

• Energetinis efektyvumas: Pasinaudokite galios matavimo funkcija, kad nustatytumėte daug energijos naudojančius prietaisus ir priimtumėte pagrįstus sprendimus, kurie pagerintų bendrą energijos vartojimo efektyvumą jūsų namuose.

• Tolydus stebėjimas: Stebėkite savo prietaisus net ir nebūdami namuose. Nuotolinės prieigos funkcija leidžia stebėti ir valdyti prijungtus prietaisus iš bet kurios vietos, kurioje yra interneto ryšys.

• Erdvės apribotos instaliacijos: Dėl kompaktiškos konstrukcijos įrenginį galima montuoti į standartines elektros sienines dėžutes, todėl jis yra geras pasirinkimas instaliacijoms, kuriose yra mažai vietos.

Sujungimai

Amazon Alexa palaikomos galimybės

Taip

"Google Smart Home" palaikomos savybės

Taip

Samsung SmartThings palaikomos savybės

Taip

Supaprastinta vidaus schema

Atverti vaizdą per visą ekranąAtverti

Įrenginio elektrinės sąsajos

Įvestys

• 1 jungiklio/mygtuko įvestis su sraigtiniu gnybtu

• 2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: N ir L

Išėjimai

• 1 relinė išvestis su galios matavimu ant varžtinio gnybto

Sujungiamumas

• Wi-Fi

• Bluetooth

Saugumo funkcijos

• Apsauga nuo perkaitimo

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)

• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Indukciniai (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)

Vartotojo sąsaja

Įvestys

• Vienas (valdymo) mygtukas

  • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir "Bluetooth" ryšį.

  • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

Išvestys

• LED (vienspalvė) indikacija

  • AP (prieigos taškas) įjungtas ir "Wi-Fi" išjungtas:
    1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA

  • "Wi-Fi" įjungtas, bet neprijungtas prie "Wi-Fi" tinklo:
    1 sekundė ĮJUNGTA / 3 sekundės Išjungta

  • Prisijungta prie "Wi-Fi" tinklo:
    Nuolat ĮJUNGTA

  • "Cloud" įjungtas, bet neprijungtas:
    1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA

  • Prisijungta prie "Shelly Cloud":
    Nuolat ĮJUNGTA

  • OTA (Over the Air Update):
    ½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA

  • Mygtukas nuspaustas ir laikomas 5 sekundes:
    ½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA

  • Mygtuko paspaudimai ir laikymas 10 sekundžių:
    ¼ sekundė ĮJUNGTA / ¼ sekundė Išjungta

Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.

Specifikacijos

Padidina lentelę atverdamas ją viso ekrano dialogo langeAtverti

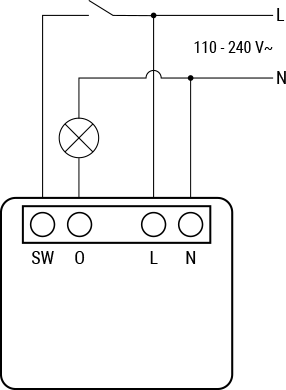

Pagrindinės laidų schemos

Opens image in full screenOpen

Legenda

Padidina lentelę atverdamas ją viso ekrano dialogo langeAtidaryti
