LED apšvietimo pramonė yra subrendusi: gaunamas šviesos srautas iš vieno vato energijos siekia daugiau nei 200 liumenų, maitinimo šaltiniuose gali būti integruojami analoginiai arba skaitmeniniai valdymo moduliai. Taip pat, vis daugiau šalių nustato išsamius saugos reikalavimus ir energijos taupymo standartus, taip siekiama užtikrinti vartotojų saugumą ir energijos taupymą. MEAN WELL naujausi LED maitinimo šaltiniai – XLN/XLC serijos – atitinka saugos reikalavimus bei turi platų valdymo būdų pasirinkimą. Juos derinant su šviestuvų dizainu, atitinkančiu aukštus šviesos efektyvumo ir saugumo reikalavimus, galima sukurti sprendimus, kurie palaiko pasaulinę iniciatyvą jau 2050 metais pasiekti nulinio anglies dioksido išmetimo per energijos taupymą tikslą.
Naujos kartos MEAN WELL LED XLN ir XLC serijos maitinimo šaltiniai yra kompaktiški, turi plastiko korpusą su dviguba izoliacija ir atitinka II klasės reikalavimus, tad yra tinkami naudoti bendram vidaus apšvietimui ar montuoti į komercinius šviestuvus. XLN ir XLC maitinimo šaltiniai gaminami su pastovios įtampos arba pastovios srovės stabilizavimu bei turi kelias pritemdymo funkcijas. XLN serijos korpusas yra hermetiškas, o apsaugos lygis siekia IP67. Elektros tinklas, apkrova ir valdymo signalai prijungiami prie kabelių, išeinančių iš maitinimo šaltinių. XLC serijos maitinimo šaltiniai turi prijungimo gnybtus (gaminami su atvirais prijungimo gnybtais arba su papildomais dangteliais). Maitinimo šaltiniai su atvirais gnybtais yra tinkami montuoti į šviestuvus.
Visi XLC serijos maitinimo šaltiniai gali būti montuojami tik sausose patalpose, o XLN serijos – gali būti naudojami ir drėgnoje aplinkoje. Tiek XLN, tiek XLC serijos yra suprojektuotos su daugiafunkcinio naudojimo koncepcija, tenkinančia bendrus poreikius derinant įvairius pagrindinio apšvietimo įrenginius (dažniau CC) ar dekoratyvinio apšvietimo sprendimus, realizuotus LED modulių arba LED juostų pagalba (CV).
XLN ir XLC maitinimo šaltiniai, turintys pastovios srovės išėjimą (CC), veikia pastovios galios režime: tai suteikia platų srovės reguliavimo diapazoną, užtikrina maksimalią galią plačiame išėjimo įtampų diapazone, o išėjimo srovė gali būti nustatoma maitinimo šaltinyje įmontuotų DIP jungiklių pagalba arba per MEAN WELL programėlę naudojant NFC.
Maitinimo šaltinių modifikacijos gali turėti 3/1 analoginį valdymą (0–10 V, 100 k, PWM), DALI-2 skaitmeninį arba kitus laidinius/ belaidžius valdymo metodus (KNX, Bluetooth, Matter, Casambi –kol kas šios modifikacijos gaminamos pagal specialų užsakymą). Minimalus pritemdymo lygis gali siekti 0,1 %.
Maitinimo šaltinių sertifikatai ir savybės
DVIGUBOS IZOLIACIJOS DIZAINAS
Atitinka naujausius saugumo reikalavimus, išėjimo ir pritemdymo grandinės izoliuotos ir atitinka dvigubos izoliacijos ir saugios įtampos SELV dizainą: tai užtikrina klientų saugumą ir sumažina pavojų patirti elektros smūgį. Visi šių serijų maitinimo šaltiniai atitinka tarptautinius standartus plačiame įėjimo įtampų diapazone (II klasė), lengvai pritaikomi įvairiems apšvietimo sprendimams visame pasaulyje.
MINIATIŪRINIMAS
Didėjant LED efektyvumui, reikia mažesnės galios maitinimo šaltinių, be to gerėja maitinimo šaltinių efektyvumas. Maitinimo šaltiniuose naudojami mažesni radiatoriai. Mažesnių išmatavimų maitinimo šaltiniai lengvai integruojami įvairiuose apšvietimo sprendimuose. Efektyvesni maitinimo šaltiniai mažiau kaista, todėl užtikrinamas patikimas veikimas. Mažesni energetiniai nuostoliai mažina išlaidas apšvietimui.
ĮVAIRIOS PRITEMDYMO FUNKCIJOS
Greta tradicinių 3/1 analoginių pritemdymo funkcijų (0–10 V, PWM signalo, 100 kΩ potenciometro), gali būti pasirenkamas šiuolaikiškas skaitmeninis DALI-2 apšvietimo valdymo protokolas. Naudojant DALI-2 pasiekiamas 0,1 % mažiausias pritemdymo lygis. Šie maitinimo šaltiniai lengvai integruojami į DLC-02 apšvietimo valdymo centralę. Su DLC-02 centrale galite suformuoti įvairius apšvietimo scenarijus, formuoti šviestuvų grupes, priskirti scenas ar įdiegti apšvietimo sistemą, kurios šviesos temperatūra keistųsi priklausomai nuo paros meto.
PLAČIOS TAIKYMO GALIMYBĖS
Pilna XLN/XLC maitinimo šaltinių serijų gama suteikia didelį lankstumą realizuojant apšvietimo sprendimus. Maitinimo šaltiniai su pastovios įtampos (CV) išėjimu (12/24/48 V) dažniau naudojami dekoratyviniam arba pagalbiniam apšvietimui naudojant LED juosteles ar LED modulius, o šaltiniai su pastovios srovės išėjimu – LED šviestuvų maitinimui ir pagrindiniam apšvietimui. Pagal apsaugos lygį XLN serijos šaltiniai gali būti naudojami drėgnose patalpose, XLC tinka sausoms patalpoms, gali būti instaliuojami į šviestuvus.

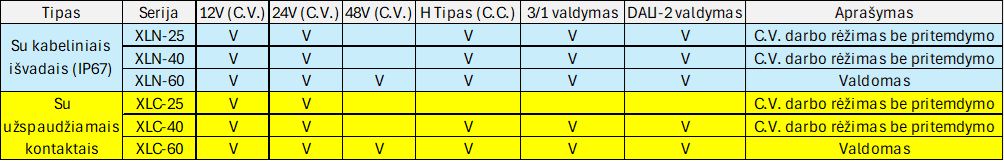

Jei žinote kokio funkcionalumo Jums reikia, tinkamą XLN/XLC serijų maitinimo šaltinį galite pasirinkti su šios suvestinės pagalba:
Pastaba: jei jums reikia kito tipo valdymo funkcijų tokių kaip KNX, Bluetooth, Mater ar kitų, susisiekite su LEMONA electronics vadybininku.
Maksimalios išėjimo srovės programavimas naudojant NFC ryšio sąsają

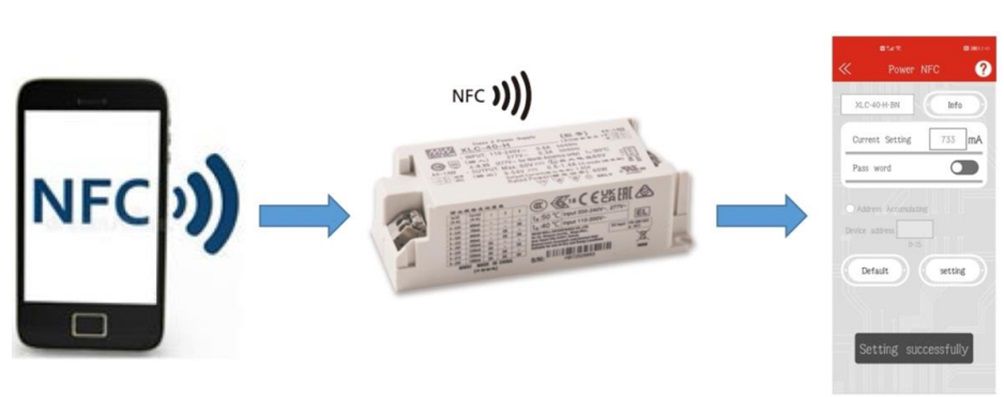

1 paveikslas. NFC programavimo ir nuskaitymo algoritmas
A. žingsnis. MEAN WELL programėlėje → Meniu viršutiniame kairiajame kampe → Diegimo vadovas/ Programėlė → Power NFC.

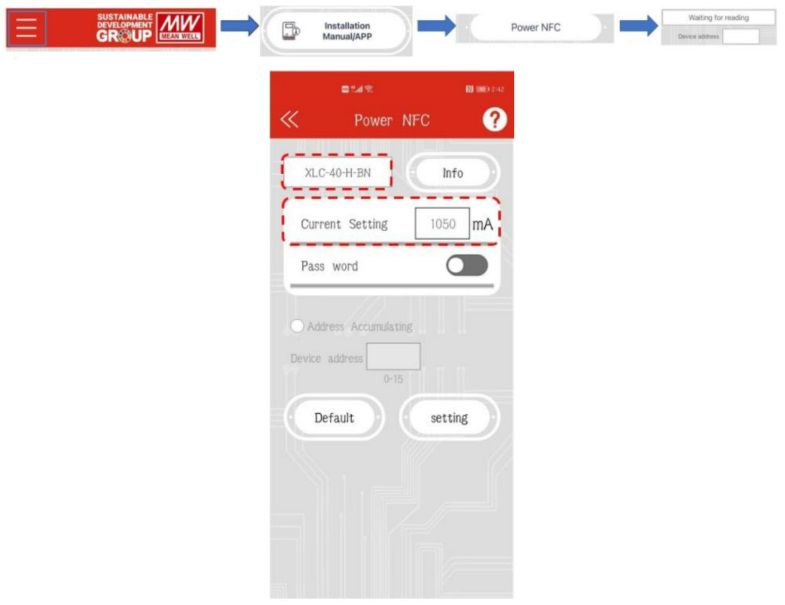

2 paveikslas. NFC sąsaja
B. žingsnis. Pagal veikimo procesą, parodytą 3 paveiksle, nustatykite išėjimo srovę į 733 mA.

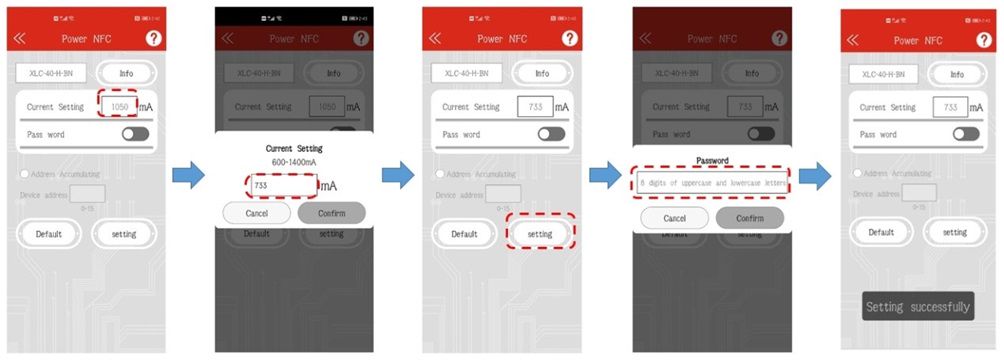

3 paveikslas. Srovės nustatymo procesas
C. žingsnis. Galiausiai galite patikrinti, ar išėjimo srovė nustatyta sėkmingai, pasirinkdami „Žinutė“ parinktį.

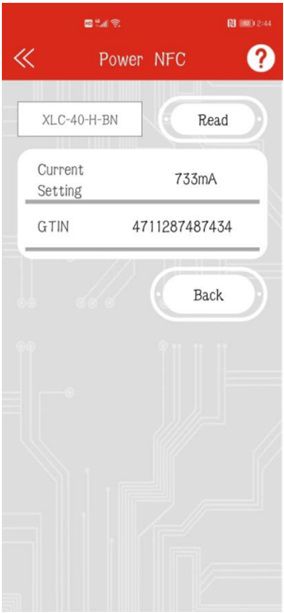

4 paveikslas. Nustatytos maitinimo šaltinio išėjimo srovės nuskaitymas
Daugiau informacijos kaip programuoti NFC programuojamus šaltinius rasite čia.
XLN/XLC korpusai ir parametrai
- Pastovios galios dizainas su plačiai reguliuojamu srovės diapazonu (H tipas)
- Galimi pastovios įtampos išėjimo modeliai (12 V/ 24 V/ 48 V)
- Išėjimo srovė nustatoma NFC jutikliu arba mikrojungiklių pagalba (XLC serija)
- Įėjimo įtampos diapazonas 110~305 VAC (su PFC funkcija)
- Plastikinis korpusas su dviguba izoliacija ir II klasės dizainas
- Atitinka IEEE 1789 ir ErP standartus, maža išėjimo srovės pulsacija
- Budėjimo režimo energijos suvartojimas <0,5 W
- Minimalus pritemdymo lygis: 0,1 % (DALI-2 DT6)
- Visiškai užlietas korpusas atitinka IP67 atsparumo vandeniui ir dulkėms reikalavimus (XLN serija)
- Atitinka avarinio apšvietimo (EL) funkcijas
- Pritemdymo funkcija: 3 in 1, DALI-2, KNX, Casambi, Matter
- Išėjimo ir pritemdymo grandinės atitinka tarpusavio izoliavimo reikalavimus

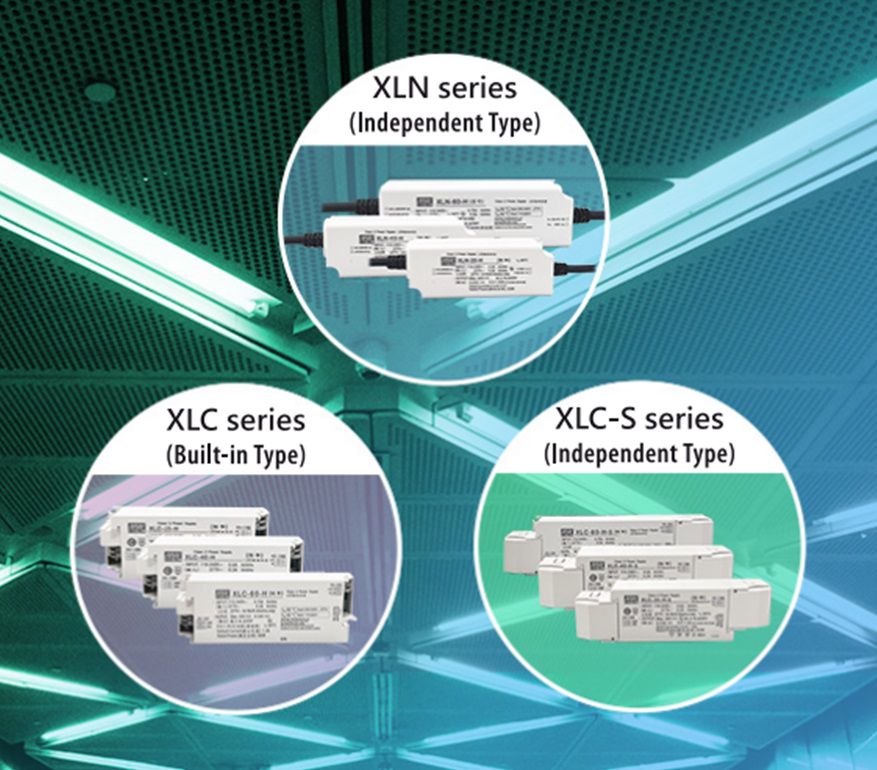

- Pasirenkamas nepriklausomas (XLN) arba įmontuotas LED maitinimo šaltinis (XLC serija)
- 5 metų garantija ir >50,000 valandų tarnavimo laikas
Apšvietimo sprendimų pavyzdžiai:

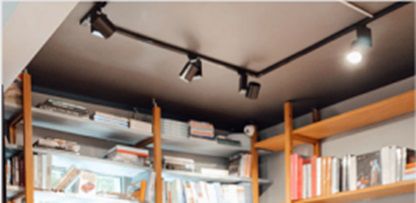

Komercinis apšvietimas: šviestuvai montuojami į bėgelį

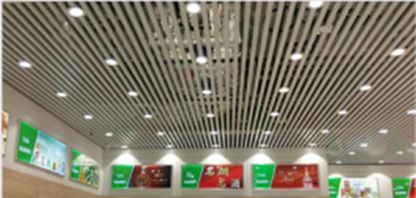

Komercinis apšvietimas: šviestuvai įleisti į pakabinamas lubas
Linijiniai padidinto atsparumo šviestuvai

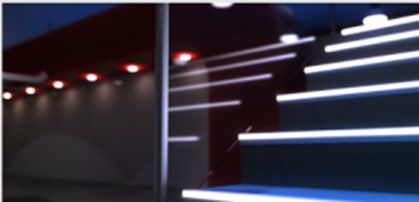

Linijinis dekoratyvinis apšvietimas

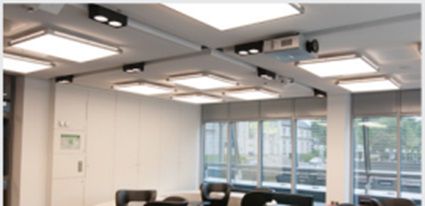

Biuro apšvietimas

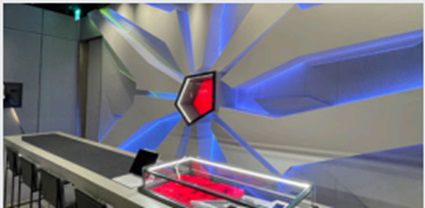

Dekoratyvinis apšvietimas su skaitmeniniu valdymu
