W-DALI

W-DALI yra ideali belaidžio ryšio alternatyva DALI kabeliams, kai reikia atnaujinti ar modernizuoti įrenginius.

W-DALI nereikalauja didelių pertvarkymo ar statybos darbų, todėl iš karto sukuriamas belaidis apšvietimo tinklas. Tai sutrumpina montavimo laiką, supaprastina projekto planavimą ir leidžia rangovams imtis darbų pastatuose, kuriuose tiesiog neįmanoma nutiesti naujų kabelių. Galimybė imtis daugiau projektų per trumpesnį laiką montuotojams reiškia didesnes pajamas ir didesnę pelno maržą.

Kadangi W-DALI yra "DALI in-DALI out", programavimas ir paleidimas yra toks pat - nereikia mokytis naujos sistemos ar keisti DALI valdiklio.

PRODUKTŲ ASORTIMENTAS:

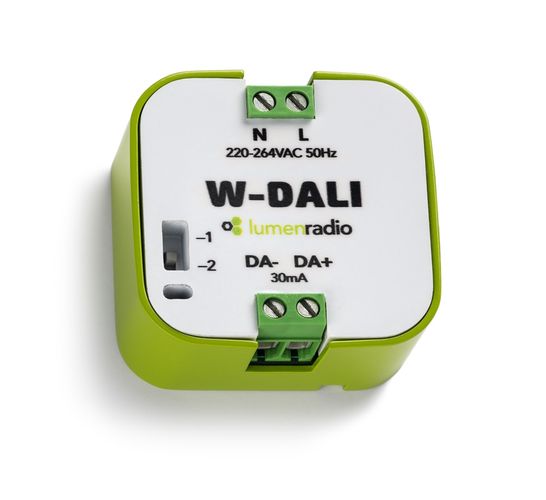

W-DALI NODE mazgas: imtuvas, skirtas prijungti šviestuvų grupėms. Montuojamas šviestuvo viduje arba jungiamojoje dėžutėje.

W-DALI DIN Rail: siųstuvas. Skirtas montuoti elektros spintelėje šalia esamo DALI valdiklio.

SISTEMOS STRUKTŪRA

DUK

Kokią belaidę technologiją naudoja W-DALI?

W-DALI naudoja patentuotą „LumenRadio“ itin patikimą ilgo nuotolio belaidžio tinklo technologiją „MiraMesh“ (2,4 GHz), skirtą ryšiui tarp W-DALI įrenginių palaikyti. Daugiau informacijos apie „MiraMesh“ rasite mūsų dokumentuose. W-DALI taip pat naudoja „Bluetooth Low Energy“ (BLE), kad galėtų bendrauti su mūsų programa mobiliuosiuose įrenginiuose.

Ar W-DALI yra saugus?

Taip, „W-DALI“ belaidžio ryšio metu naudoja AES-128 šifravimą.

Koks yra W-DALI belaidžio ryšio diapazonas?

Iki 500 metrų (tiesioginis matomumas) tarp dviejų „W-DALI“ įrenginių. Naudojant patalpose, atstumas bus mažesnis, pavyzdžiui, priklausomai nuo pastato sienų ir lubų medžiagos tipo, taip pat nuo to, kur ir kaip sumontuoti „W-DALI“ įrenginiai. W-DALI MESH tinklas palaiko iki 8 MESH tinklo pakopų.

Kiek „W-DALI“ mazgų galima prijungti prie vieno „W-DALI“ DIN bėgio?

Prie vieno W-DALI DIN bėgio galima prijungti iki 128 W-DALI mazgų.

Kiek DALI įrenginių galima prijungti prie vieno W-DALI mazgo?

Prie vieno W-DALI mazgo galima prijungti iki 10 DALI įrenginių (valdomos  įrangos ir valdymo įrenginių).

Kiek DALI įrenginių galima prijungti prie vieno W-DALI tinklo?

Prie vieno W-DALI tinkllo galima prijungti iki 128 DALI įrenginių (64 vnt. valdomos įrangos ir 64 valdymo įrenginius).

Ar prie tos pačios DALI magistralės, kur yra W-DALI DIN siųstuvas, galima prijungti kitus DALI įrenginius?

Taip.

Kur turėčiau prijungti savo DALI tinklo valdiklį, kad galėčiau paleisti DALI?

DALI tinklo valdiklis valdiklis, turėtų būti prijungtas tik prie W-DALI DIN siųstuvo.

Ar W-DALI mazgas gali būti naudojamas kaip ilgintuvas / kartotuvas, kad padidėtų belaidžio ryšio diapazonas?

Taip, kadangi W-DALI yra MESH tinkle, W-DALI mazgai gali būti naudojami belaidžio ryšio diapazonui padidinti.

Kaip sukurti W-DALI MESH tinklą?

Reikia vieno W-DALI DIN siųstuvo ir bent vieno W-DALI mazgo. W-DALI tinklinį tinklą galima sukurti keliais veiksmais prie W-DALI DIN siųstuvo pridedant W-DALI mazgus su mūsų programa arba be jos. Jei reikia, W-DALI mazgus taip pat galima pašalinti. Daugiau informacijos apie tai rasite mūsų dokumentuose.

Kokį potinklį turėčiau naudoti diegimo metu ir po jo?

W-DALI įrenginių potinkliai (1 potinklis ir 2 potinklis) naudojami tik norint sukurti W-DALI MESH tinklą be mūsų programos pagalbos. W-DALI mazgas (dar neįtrauktas į tinklinį tinklą) prisijungia prie DIN siųstuvo su tuo pačiu potinkliu jungimo proceso metu. Daugiau informacijos apie tai, kaip tai atliekama, rasite mūsų dokumentuose. Kai naudojama mūsų programa, „W-DALI Node“ potinklis gali būti bet kurioje padėtyje. Įprasto veikimo metu potinklis neturi reikšmės.

Kiek laiko užtrunka, kol susiformuoja W-DALI tinklinis tinklas?

Priklausomai nuo atstumo ir aplinkos, W-DALI tinklinio tinklo formavimas ir visiškas veikimas gali užtrukti kelias minutes ar ilgiau.

Kiek „W-DALI“ mazgų ir DALI įrenginių priklauso mano „W-DALI“ tinkliniam tinklui?

Mūsų programėlę galima naudoti norint sužinoti, kiek W-DALI mazgų ir DALI įrenginių priklauso W-DALI MESH tinklui. Norėdami pamatyti šią informaciją, prisijunkite prie W-DALI DIN siųstuvo. Daugiau informacijos apie tai rasite mūsų dokumentuose.

Ar reikia kokios nors papildomos techninės ar programinės įrangos, kad būtų galima matyti ir naudoti W-DALI tinkle esančius DALI įrenginius?

Ne, tiesiog naudokite jau turimą (-us) arba norimą (-us) naudoti DALI programos valdiklį (-ius).

Kokius mobiliuosius įrenginius su naujausia mūsų programos versija palaiko „W-DALI“?

1.0.2 (išleista 2024-06-05) ir naujesnėje programinės įrangos versijoje palaikomi „iOS“ ir „Android“ mobilieji įrenginiai su „Bluetooth Low Energy“ (BLE).

Kalbant apie 1.0.1 ir 1.0.0 programinės įrangos versijas, palaikomi „Android“ mobilieji įrenginiai su „Bluetooth Low Energy 5“ (BLE 5), įskaitant reklaminius plėtinius.

Kaip atnaujinti savo W-DALI įrenginių programinę įrangą?

W-DALI aparatinę programinę įrangą galite atnaujinti naudodami mūsų programėlę, prisijungę prie W-DALI DIN siųstuvo. Daugiau informacijos, kaip tai padaryti, rasite mūsų dokumentuose. Prijungus „W-DALI“ DIN siųstuve esančią programinę įrangą galima atnaujinti iš programėlės. Tada „W-DALI DIN“ siųstuvas per dvi valandas išplatins programinę įrangą „W-DALI“ tinkle visiems prijungtiems „W-DALI“ mazgams. Nepriklausomai nuo programos, W-DALI DIN siųstuvas  visada atnaujins prijungtų W-DALI mazgų programinę įrangą į tą pačią versiją.

Ar norint įdiegti „W-DALI DIN“ bėgelį reikia 24 V įtampos?

Ne, „W-DALI DIN“ siųstuvas yra maitinamas DALI magistralės maitinimu., tačiau prijungus atskirą 12-24 VDC arba 24 VACmaitinimą,  DALI magistralės srovės suvartojimas gerokai sumažės.

Ar „W-DALI“ palaiko DALI-1 ir DALI-2 versijas?

Taip. Tačiau patentuoti ir nestandartiniai DALI sprendiniai nepalaikomi. Visą palaikomų DALI įrenginių sąrašą rasite mūsų dokumentuose.

Ar „W-DALI“ suderinama su kitais belaidžiais produktais?

Ne. „W-DALI“ naudoja savo unikalų „MiraMesh“ protokolą ir negali būti belaidžiu ryšiu sujungta su kitais nei „W-DALI“ produktais. Taip užtikrinamas „W-DALI“ našumas ir patikimumas.

SAVYBĖS

• Įrengimas iš karto - tiesiog įjunkite ir prijunkite prie W-DALI įrenginio ir galite pradėti veikti.
• Momentinė belaidžio ryšio sąranka - vos vienu mygtuko paspaudimu „W-DALI“ tinklas sukuriamas per kelias minutes.
• Tinklas „Mesh“ - „W-DALI“ sukurtas naudojant itin patikimą „LumenRadio“ didelio nuotolio „MiraMesh“ tinklą. Aprėpkite visą pastatą, naudodami MESH tinklą kaip infrastruktūrą.
• Atstumas - iki 500 metrų (tiesioginis matomumas) tarp dviejų tinklinių W-DALI įrenginių.
• Patikimumas - „LumenRadio“ patentuota dažnius atitinkanti „Cognitive Coexistence“ technologija užtikrina patikimą ryšį ir atsparumą trukdžiams.
• Savaime optimizuojantis tinklas - tinklinis tinklas visada ras geriausią būdą siųsti pranešimus tinklu tarp įrenginių.

TECHNINĖS SPECIFIKACIJOS: W-DALI imtuvas

Maitinimas

• Įtampos diapazonas: 216-253 VAC
• Didžiausias suvartojamos galios kiekis: Maksimali galia: <1W (esant pilnai DALI maitinimo bloko apkrovai)
• Dažnis: 50 Hz
• Srovės suvartojimas: Elektros srovė: <5mA
• Laidininko skerspjūvis (su gijomis): 0,5-2,5 mm2
• Laidininko skerspjūvis (vientisas): 0,5-4 mm2

DALI

• DALI maitinimo šaltinio garantuojama srovė: 30 mA
• DALI maitinimo maksimali srovė: 40 mA
• Didžiausias DALI įrenginių skaičius magistralėje: 10
• Laidininko skerspjūvis (su gijomis): 0,5-2,5 mm2
• Laidininko skerspjūvis (vientisas): 0,5-4 mm2

Aplinka

• Aplinkos temperatūros diapazonas: -20 - +55 °C
• Laikymo temperatūros diapazonas: -30 - +80 °C
• Drėgmė (nekondensuojanti): 10-95%

Mechaninės savybės

• Matmenys: 46x46x21 mm
• Svoris: 21 g
• Apsaugos lygis: APSAUGOS LYGIS: IP20
